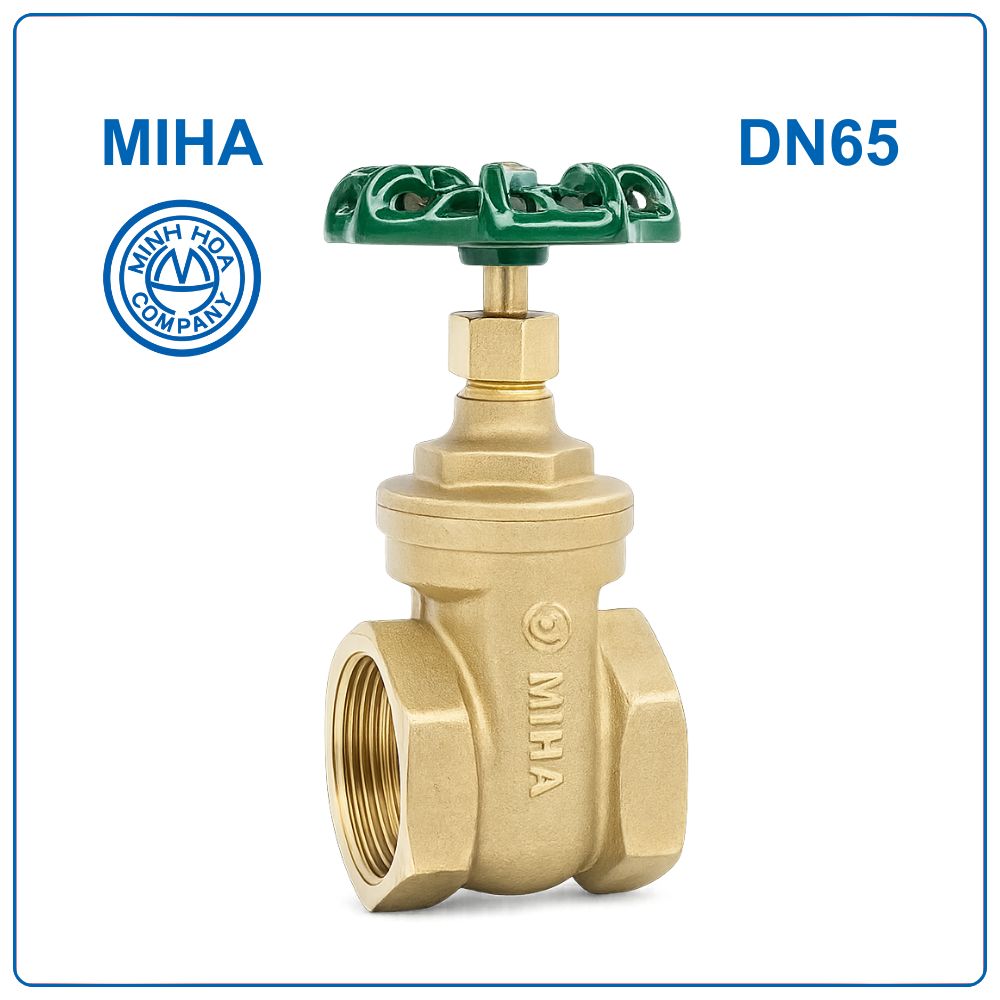

Van cửa đồng MIHA DN65

Van cửa đồng MIHA DN65 là gì?

Van cửa đồng MIHA DN65 là thiết bị cơ khí dùng để đóng/mở hoàn toàn dòng chảy trong hệ thống đường ống, hoạt động theo cơ chế nâng – hạ đĩa van theo phương thẳng đứng.

Kích thước DN65 tương đương:

• 2 1/2 inch
• Đường kính ngoài ống khoảng 76mm (phi 76)

DN65 thường được sử dụng trong các hệ thống đường ống chính, PCCC hoặc công trình quy mô lớn, nơi yêu cầu lưu lượng cao và vận hành ổn định.

Thông số kỹ thuật

Ưu điểm nổi bật

• Phù hợp hệ thống lưu lượng lớn DN65 trở lên
• Chịu áp lực cao, vận hành ổn định
• Độ kín tốt, hạn chế rò rỉ
• Tay quay lớn giúp thao tác nhẹ hơn
• Tuổi thọ cao, ít bảo trì
• Phù hợp công trình PCCC và công nghiệp

Cấu tạo Van cửa đồng MIHA DN65

Van cửa đồng MIHA DN65 gồm:

1. Thân van (Body): Đồng thau
2. Nắp van (Bonnet): Đồng thau
3. Đĩa van (Disc): Đồng thau
4. Trục van (Stem): Đồng thau
5. Đai ốc chèn (Gland nut): Đồng hoặc Inox 304
6. Đai ốc ép (Lock nut): Đồng thau
7. Vòng chèn (Gland ring): Đồng thau
8. Nhãn (Name plate): Nhôm
9. Gioăng trục (Gland packing): PTFE hoặc EPDM
10. Gioăng làm kín (O-ring): PTFE
11. Đai ốc tay vặn: Inox 304
12. Tay van (Hand wheel): Gang hoặc nhôm

Nguyên lý hoạt động

Van hoạt động theo cơ chế nâng – hạ đĩa:

• Xoay tay van ngược chiều kim đồng hồ → đĩa nâng lên → mở hoàn toàn
• Xoay cùng chiều kim đồng hồ → đĩa hạ xuống → đóng kín

👉 Van cửa chỉ dùng để đóng/mở hoàn toàn, không dùng điều tiết lưu lượng.

So sánh: Van cửa đồng MIHA DN65 với MBV DN65 và MI DN65

Ứng dụng

Van cửa đồng MIHA DN65 được sử dụng trong:

• Hệ thống cấp nước tổng, trục chính tòa nhà
• Hệ thống phòng cháy chữa cháy (PCCC)
• Đường ống công nghiệp, nhà máy
• Hệ thống dẫn nước, khí, dầu nhẹ
