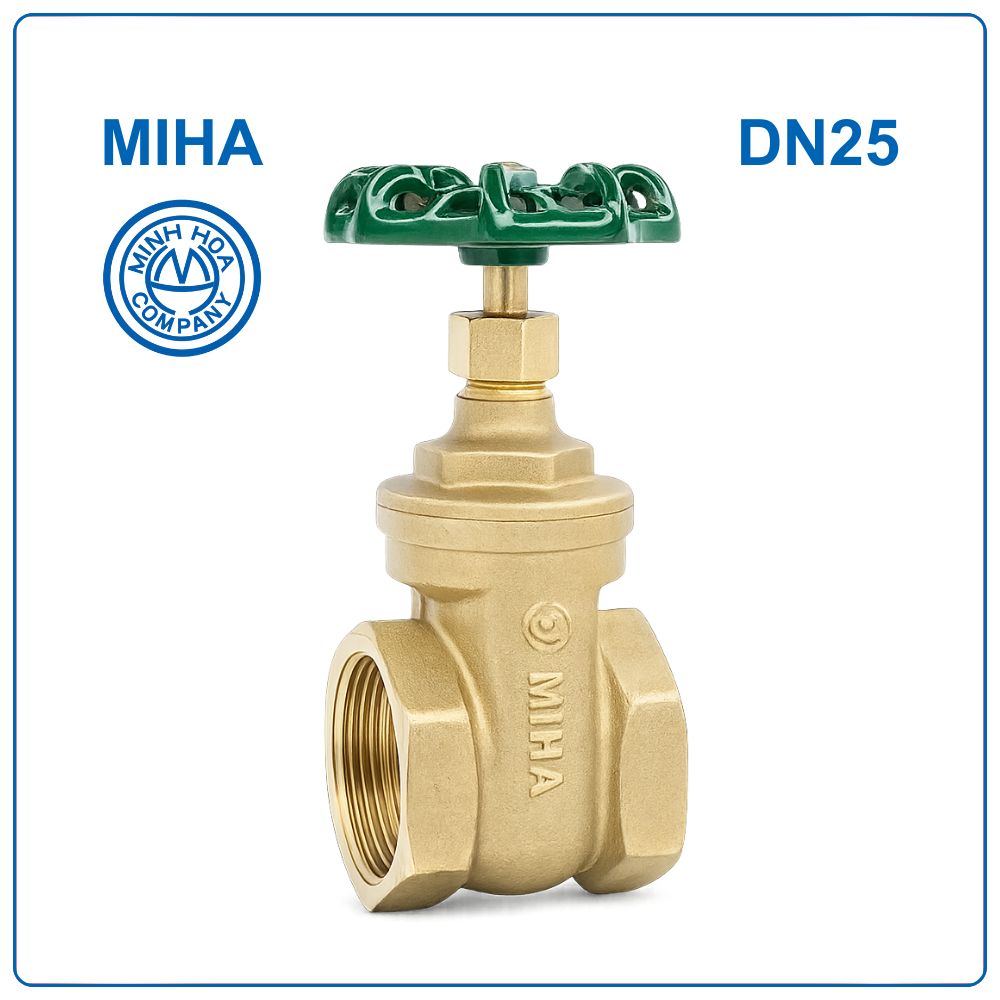

Van cửa đồng MIHA DN25

Van cửa đồng MIHA DN25 là gì?

Van cửa đồng MIHA DN25 là thiết bị cơ khí dùng để kiểm soát trạng thái đóng hoặc mở của dòng lưu chất trong đường ống, thông qua chuyển động tịnh tiến của đĩa van.

Kích thước DN25 tương đương:

• 1 inch
• Đường kính ngoài ống khoảng 34mm (phi 34)

So với DN15 và DN20, DN25 có lưu lượng lớn hơn, thường được sử dụng tại các đường ống chính trong hệ thống dân dụng và bán công nghiệp.

Thông số kỹ thuật

• Thương hiệu: MIHA
• Kích thước danh nghĩa: DN25 (1 inch – phi 34mm)
• Vật liệu chế tạo: Đồng thau đúc nguyên khối
• Kết nối: Ren trong tiêu chuẩn BS 21 / ISO 228-1
• Áp lực danh định: PN16 (16 bar)
• Dải nhiệt độ làm việc: 0 – 120°C
• Môi chất sử dụng: Nước, khí nén, dầu nhẹ
• Cơ chế vận hành: Tay quay tròn
• Vật liệu làm kín: PTFE hoặc EPDM
• Số vòng quay: ~8 – 12 vòng
• Đặc điểm dòng chảy: Ít cản trở khi mở hoàn toàn

Ưu điểm nổi bật

• Lưu lượng ổn định, phù hợp đường ống chính quy mô nhỏ – trung bình
• Thiết kế chắc chắn, chịu áp lực tốt trong thời gian dài
• Bề mặt đồng chống oxy hóa, hạn chế bám cặn
• Đóng mở dứt khoát, không bị rò rỉ sau thời gian sử dụng
• Dễ lắp đặt, tương thích nhiều hệ ren phổ biến

Cấu tạo van cửa đồng MIHA DN25

Các bộ phận chính của van gồm:

• Thân van: Đồng thau đúc, chịu lực và áp suất
• Nắp van: Liên kết kín với thân, dễ tháo bảo trì
• Đĩa van: Dạng cửa trượt, đóng kín dòng chảy
• Trục van: Kết nối tay quay và đĩa van
• Bộ làm kín trục: Gồm gioăng PTFE/EPDM và vòng chèn
• Đai ốc cố định: Giữ chặt các chi tiết vận hành
• Tay quay: Thiết kế tròn, thao tác nhẹ

Nguyên lý hoạt động

Van hoạt động dựa trên chuyển động nâng hạ theo phương thẳng đứng:

• Khi xoay tay → trục quay → đĩa van dịch chuyển lên/xuống
• Khi đĩa van nâng hoàn toàn → dòng chảy đi qua gần như không bị cản
• Khi đĩa hạ xuống → bít kín cửa van → ngăn dòng

👉 Đặc điểm của van cửa là không tạo tổn thất áp đáng kể khi mở hoàn toàn.

So sánh: Van cửa đồng MIHA DN25 với MBV DN25 và MI DN25

Ứng dụng

Van cửa đồng MIHA DN25 thường được sử dụng trong:

• Đường ống cấp nước chính trong nhà ở, biệt thự
• Hệ thống chia nhánh nước trong công trình
• Hệ thống bơm nước, bồn chứa
• Ứng dụng khí nén và dầu nhẹ quy mô nhỏ
