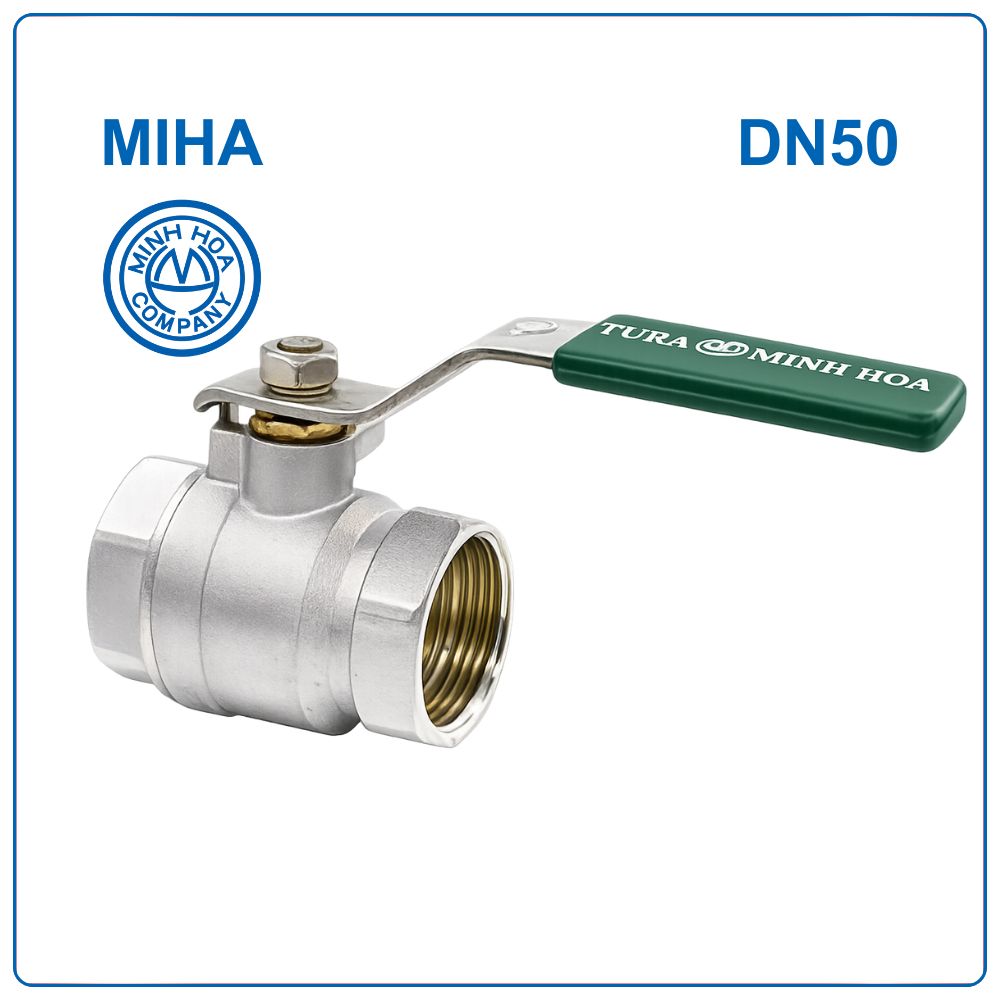

Van bi tay gạt Tura DN50

Van bi tay gạt Tura DN50 là gì?

Van bi tay gạt Tura DN50 là thiết bị dùng để đóng/mở dòng nước trong hệ thống đường ống bằng cơ chế xoay bi van bên trong. Khi người dùng gạt tay, viên bi có lỗ xuyên tâm sẽ xoay theo, cho phép dòng nước đi qua hoặc chặn lại hoàn toàn.

Với kích thước DN50 (phi 60 – 2 inch), sản phẩm thường được lắp trên các tuyến ống có lưu lượng lớn hơn so với DN20, DN25 hay DN32. Nhờ thao tác đơn giản, đóng mở nhanh và dễ quan sát trạng thái, van được ứng dụng rộng rãi trong hệ thống cấp nước dân dụng và công trình.

Thông số kỹ thuật

• Tên sản phẩm: Van bi tay gạt Tura DN50
• Thương hiệu: Minh Hòa
• Kích thước: DN50 (2 inch – phi 60)
• Kiểu kết nối: Ren trong
• Vật liệu thân: Hợp kim kẽm
• Bề mặt: Mạ crom
• Tay van: Thép mạ bọc nhựa PVC
• Bi van: Gang đúc
• Trục van: Thép mạ
• Đai ốc: Đồng
• Gioăng bi: PTFE
• Gioăng trục: PTFE/NBR
• Áp lực làm việc: Tối đa 10 Bar
• Nhiệt độ làm việc: Tối đa 90°C
• Tiêu chuẩn ren: BS 21 / ISO 228-1-2000
• Môi trường sử dụng: Nước sạch

Cấu tạo van bi tay gạt Tura DN50

Van gồm 10 bộ phận chính tạo thành một cụm hoàn chỉnh:

• Thân van: Kết nối trực tiếp với đường ống, chứa toàn bộ cụm bên trong
• Nắp van: Giữ ổn định và bảo vệ các chi tiết
• Bi van: Điều tiết dòng chảy (dạng cầu, có lỗ xuyên tâm)
• Trục van: Truyền lực từ tay gạt xuống bi
• Ốc áp lực: Cố định cụm vận hành
• Gioăng bi (PTFE): Tăng độ kín, giảm ma sát
• Gioăng trục (PTFE/NBR): Hạn chế rò rỉ
• Đai giữ tay van: Giữ tay gạt chắc chắn
• Tay gạt: Thao tác đóng/mở nhanh
• Bọc tay gạt (PVC): Tăng độ bám, chống trơn

Nguyên lý hoạt động

Van hoạt động theo cơ chế xoay 1/4 vòng (90 độ):

• Tay gạt song song đường ống → Mở hoàn toàn
• Tay gạt vuông góc → Đóng kín hoàn toàn

👉 Cơ chế này giúp đóng ngắt nhanh, không cần xoay nhiều vòng như van cổng hay van cầu.

Ưu điểm nổi bật

• Đóng mở nhanh, thao tác đơn giản
• Phù hợp đường ống DN50 – lưu lượng lớn
• Thiết kế gọn, dễ lắp đặt
• Độ kín tốt trong hệ nước sạch
• Dễ thay thế và bảo trì
• Nhận biết trạng thái đóng/mở rõ ràng

Ứng dụng thực tế

Van bi tay gạt Tura DN50 thường được sử dụng trong:

• Đường ống cấp nước tổng
• Hệ thống nước sạch trong công trình
• Cụm bơm và bồn chứa
• Tuyến ống phân phối chính
• Các vị trí cần đóng mở nhanh

So sánh van bi tay gạt Tura DN50 với loại khác

Địa chỉ mua van bi tay gạt Tura DN50

Công Ty Cổ Phần Vật tư Thiết Bị DTA Việt Nam là nhà phân phối van Minh Hoà tại Việt Nam, cung cấp các dòng van nước phục vụ nhu cầu dân dụng, công trình và hệ thống kỹ thuật.

Vui lòng liên hệ hotline: 0961.332.786 – 0961.483.239 để được hỗ trợ, tư vấn và báo giá nhanh.
