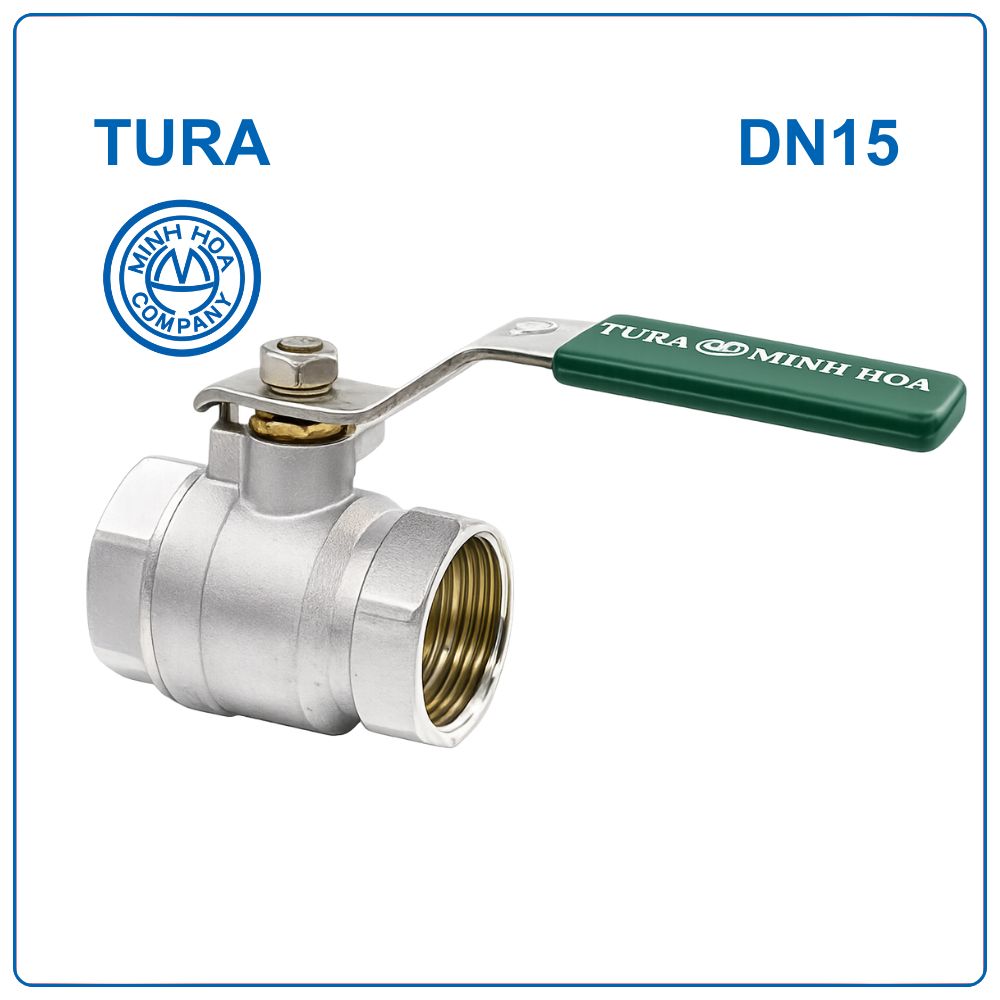

Van bi tay gạt Tura DN15

Van bi tay gạt Tura DN15 là gì?

Van bi tay gạt Tura DN15 là dòng van khóa nước phổ biến, được sử dụng nhiều trong hệ thống cấp nước dân dụng, đường ống kỹ thuật và các công trình cần thao tác đóng mở nhanh. Sản phẩm có thiết kế gọn, vận hành bằng tay gạt tiện lợi, độ kín tốt và phù hợp với hệ thống nước sạch.

Với kích thước DN15, tương đương phi 21 và 1/2 inch, mẫu van này rất thông dụng trên thị trường. Đây là lựa chọn phù hợp cho các vị trí cần kiểm soát dòng chảy nhanh, dễ lắp đặt và dễ thay thế khi bảo trì hệ thống.

Thông số kỹ thuật

• Tên sản phẩm: Van bi tay gạt Tura DN15
• Thương hiệu: Minh Hoà
• Kích thước: DN15
• Đường kính tương ứng: Phi 21
• Kiểu kết nối: Ren trong
• Vật liệu thân van: Hợp kim kẽm
• Bề mặt: Mạ crom
• Tay van: Thép mạ bọc nhựa PVC
• Bi van: Gang đúc
• Trục van: Thép mạ
• Đai ốc: Đồng
• Gioăng bi: PTFE
• Gioăng trục: PTFE/NBR
• Áp lực làm việc tối đa: 10 Bar
• Nhiệt độ làm việc tối đa: 90 độ C
• Tiêu chuẩn ren: BS 21 / ISO 228-1-2000
• Môi trường sử dụng: Nước sạch

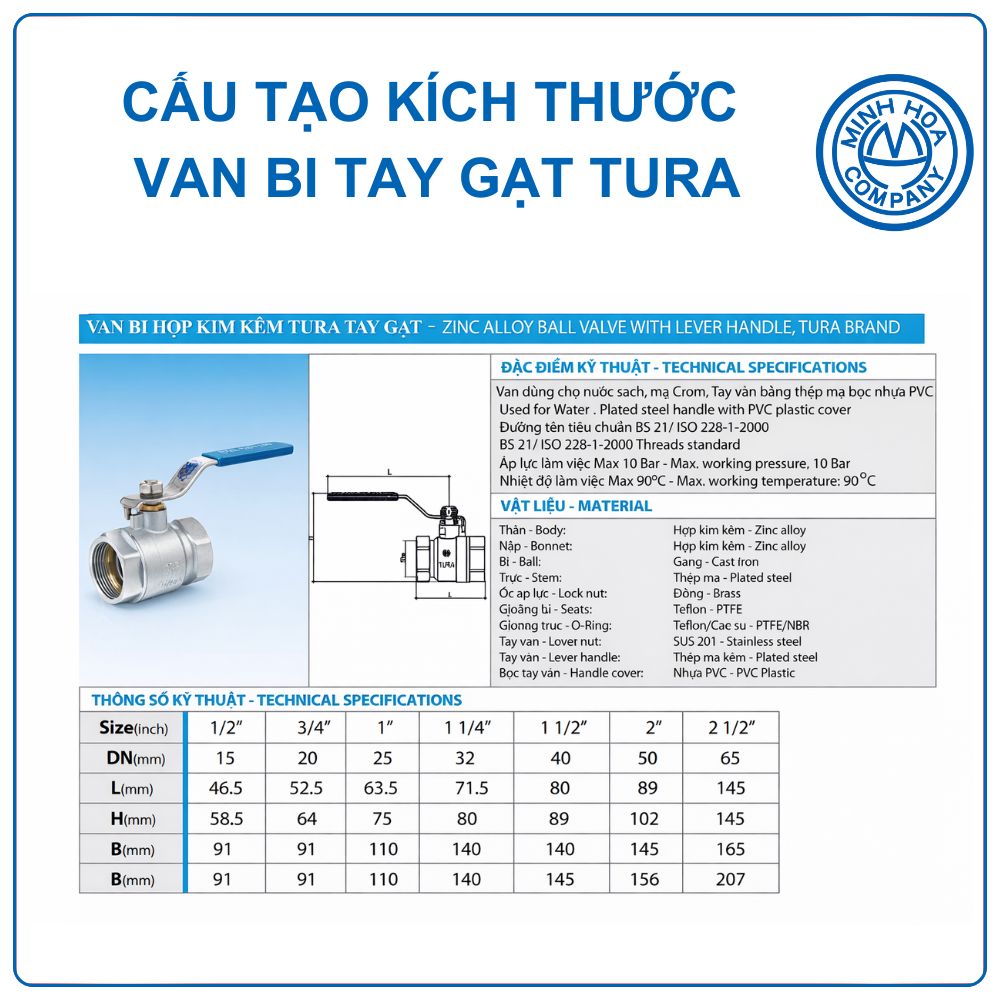

Cấu tạo van bi tay gạt Tura DN15

Van bi tay gạt Tura DN15 được cấu tạo từ 10 bộ phận chính. Mỗi chi tiết đều có vai trò quan trọng trong việc đảm bảo độ kín, độ bền và khả năng vận hành ổn định của sản phẩm.

1. Thân van – Body: Hợp kim kẽm

Thân van là bộ phận chính tạo nên kết cấu tổng thể của sản phẩm, đồng thời là nơi kết nối trực tiếp với hệ thống đường ống.

2. Nắp van – Bonnet: Hợp kim kẽm

Nắp van là phần liên kết với thân van để cố định các bộ phận bên trong như bi van, trục van và gioăng làm kín. C

3. Bi van – Ball: Gang đúc

Bi van là bộ phận trực tiếp thực hiện chức năng đóng mở dòng chảy. Bi có dạng hình cầu và được thiết kế lỗ xuyên tâm ở giữa. Khi xoay đúng vị trí, lưu chất sẽ đi qua; khi xoay ngược lại, dòng chảy sẽ bị chặn kín.

4. Trục van – Stem: Thép mạ

Trục van là chi tiết truyền chuyển động từ tay gạt xuống bi van. Khi người dùng gạt tay van, trục sẽ xoay theo và làm bi van chuyển động 90 độ để đóng hoặc mở dòng chảy.

5. Ốc áp lực – Lock nut: Đồng

Ốc áp lực có vai trò siết giữ, cố định các chi tiết ở cụm trục van. Bộ phận này giúp tăng độ ổn định trong quá trình sử dụng, đồng thời hỗ trợ điều chỉnh độ chắc của cụm vận hành khi cần thiết.

6. Gioăng bi – Seats: PTFE

Gioăng bi là bộ phận tiếp xúc trực tiếp với bề mặt bi van nhằm tạo độ kín. Vật liệu PTFE có khả năng chống mài mòn, giảm ma sát và hỗ trợ van đóng kín tốt hơn trong quá trình vận hành.

7. Gioăng trục – O-Ring: PTFE/NBR

Gioăng trục được bố trí quanh vị trí trục van đi qua thân van. Nhiệm vụ chính của chi tiết này là ngăn nước rò rỉ ra ngoài khi van hoạt động nhiều lần.

8. Đai giữ tay van – Lower nut: SUS 201

Đây là bộ phận thuộc cụm liên kết giữa tay gạt và trục van, giúp cố định tay van chắc chắn trong quá trình sử dụng. Nhờ đó, thao tác đóng mở được ổn định và chính xác hơn.

9. Tay gạt – Lever handle: Thép mạ

Tay gạt là bộ phận người dùng thao tác trực tiếp. Thiết kế dạng đòn bẩy giúp việc đóng mở van nhanh, nhẹ và tiện lợi hơn so với nhiều dòng van phải xoay nhiều vòng.

10. Bọc tay gạt – Handle cover: Nhựa PVC

Lớp bọc nhựa PVC bên ngoài tay gạt giúp tăng độ bám tay, hạn chế trơn trượt khi thao tác. Ngoài ra, chi tiết này còn góp phần bảo vệ tay van và tăng tính thẩm mỹ cho sản phẩm.

Nguyên lý hoạt động

Van bi tay gạt Tura DN15 hoạt động theo cơ chế xoay 1/4 vòng, tức khoảng 90 độ. Khi tay gạt nằm song song với đường ống, lỗ xuyên tâm trên bi van nằm thẳng hàng với dòng chảy nên nước có thể đi qua dễ dàng. Khi tay gạt xoay vuông góc với đường ống, phần đặc của bi van sẽ chặn kín lưu chất.

Cơ chế vận hành này giúp van có tốc độ đóng mở nhanh, thao tác đơn giản và rất phù hợp với các hệ thống cần khóa nước tức thời.

Ưu điểm nổi bật

Van bi tay gạt Tura DN15 được nhiều người dùng lựa chọn nhờ sở hữu các ưu điểm phù hợp với nhu cầu sử dụng thực tế.

• Đóng mở nhanh, thao tác nhẹ: Van chỉ cần gạt tay một góc 90 độ là có thể đóng hoặc mở hoàn toàn. Điều này giúp người dùng thao tác dễ dàng, tiết kiệm thời gian vận hành.
• Kích thước thông dụng, dễ thay thế: Kích thước DN15 – phi 21 – 1/2 inch là quy cách rất phổ biến trong hệ thống ống nước dân dụng. Nhờ đó, việc lắp mới hoặc thay thế diễn ra nhanh chóng và thuận tiện.
• Độ kín tốt: Sản phẩm sử dụng gioăng PTFE và PTFE/NBR giúp tăng khả năng làm kín, giảm nguy cơ rò rỉ nước trong quá trình sử dụng.
• Kết cấu nhỏ gọn: Van có thiết kế gọn, không chiếm nhiều không gian lắp đặt, phù hợp với nhiều vị trí đường ống trong gia đình, công trình hoặc hệ thống kỹ thuật.
• Chi phí đầu tư hợp lý: So với nhiều dòng van khác, van bi tay gạt Tura DN15 có giá thành khá phù hợp, đáp ứng tốt nhu cầu dân dụng và công trình phổ thông.

Ứng dụng thực tế

Van bi tay gạt Tura DN15 được ứng dụng rộng rãi trong nhiều hệ thống đường ống nước sạch có quy mô nhỏ và vừa.

Sản phẩm thường được sử dụng trong:

• Hệ thống cấp nước sinh hoạt gia đình
• Đường ống nước trong nhà phố, căn hộ, cửa hàng
• Hệ thống bồn nước và máy bơm dân dụng
• Đường ống kỹ thuật trong công trình xây dựng
• Hệ thống phân phối nước sạch nội bộ
• Các vị trí cần đóng mở nhanh bằng tay gạt

Nhờ thiết kế dễ dùng và kích thước phổ biến, mẫu van này phù hợp với rất nhiều nhu cầu lắp đặt thực tế hiện nay.

So sánh van bi tay gạt Tura DN15 với các loại khác

Để dễ lựa chọn, dưới đây là bảng so sánh van bi tay gạt Tura DN15 với một số dòng van khóa nước phổ biến cùng kích cỡ:

Tiêu chí	Van bi tay gạt Tura DN15	Van cổng DN15	Van cầu DN15	Van bi tay bướm DN15
Kiểu vận hành	Tay gạt	Tay vặn	Tay vặn	Tay bướm
Cơ chế đóng mở	Xoay 90 độ	Nâng hạ đĩa van	Điều tiết qua đĩa van	Xoay 90 độ
Tốc độ đóng mở	Rất nhanh	Chậm hơn	Chậm hơn	Nhanh
Mức độ tiện dụng	Cao	Trung bình	Trung bình	Khá cao
Khả năng khóa mở nhanh	Rất tốt	Tốt	Trung bình	Tốt
Độ gọn khi lắp đặt	Gọn	Cồng kềnh hơn	Cồng kềnh hơn	Rất gọn
Độ phổ biến trong hệ nước sạch	Rất phổ biến	Phổ biến	Ít hơn	Phổ biến
Phù hợp vị trí thao tác thường xuyên	Rất phù hợp	Phù hợp vừa phải	Phù hợp khi cần điều tiết	Phù hợp
Giá thành	Hợp lý	Tùy loại	Tùy loại	Hợp lý
Lựa chọn phù hợp	Khóa mở nhanh, dùng phổ thông	Đóng mở tuyến ống	Điều tiết lưu lượng	Không gian hẹp

Xét trong nhu cầu dân dụng và hệ thống nước sạch thông thường, van bi tay gạt Tura DN15 vẫn là lựa chọn nổi bật nhờ thao tác nhanh, dễ sử dụng, độ phổ biến cao và phù hợp với nhiều kiểu lắp đặt thực tế.

Câu hỏi thường gặp

Van bi tay gạt Tura DN15 tương đương bao nhiêu inch?

Sản phẩm có kích thước DN15, tương đương phi 21 và 1/2 inch. Đây là quy cách rất phổ biến trong hệ thống cấp nước dân dụng.

Van bi tay gạt Tura DN15 dùng cho môi trường gì?

Van được sử dụng chủ yếu cho nước sạch, phù hợp với các hệ thống cấp nước dân dụng và các đường ống kỹ thuật thông dụng.

Van có chịu nhiệt tốt không?

Theo thông số kỹ thuật, van có thể làm việc ở mức nhiệt tối đa 90 độ C trong điều kiện phù hợp.

Kiểu kết nối của van là gì?

Sản phẩm sử dụng kết nối ren trong, thuận tiện cho việc lắp đặt trên các đường ống ren tiêu chuẩn.

Van bi tay gạt có ưu điểm gì nổi bật?

Ưu điểm lớn của dòng van này là đóng mở nhanh, thao tác đơn giản, độ kín tốt và dễ thay thế khi cần bảo trì.

Khi chọn mua van cần lưu ý gì?

Người dùng nên kiểm tra đúng kích thước DN15 / phi 21 / 1/2 inch, vật liệu thân van, tiêu chuẩn ren, độ chắc của tay gạt và độ hoàn thiện sản phẩm trước khi lắp đặt.
