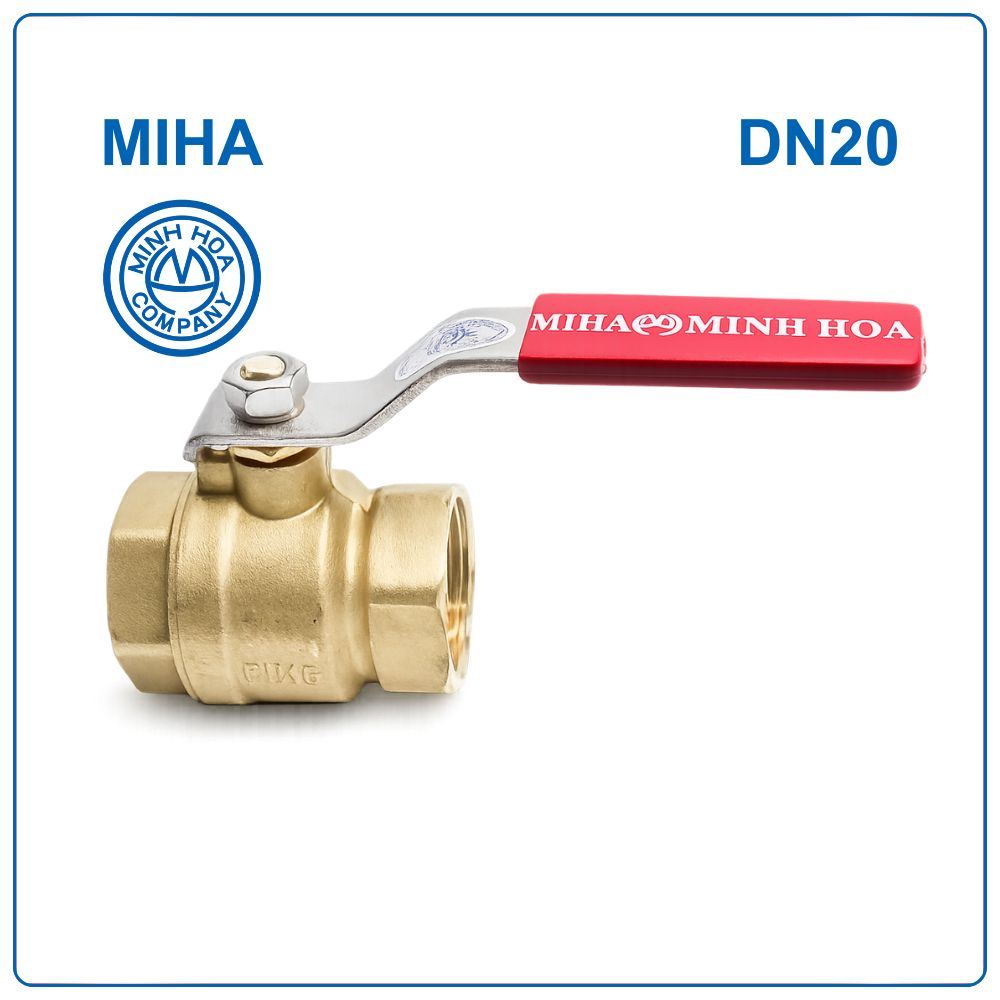

Van bi đồng tay gạt MIHA DN20

Van bi đồng tay gạt MIHA DN20 là gì?

Van bi đồng tay gạt MIHA DN20 (3/4 inch – Ø27mm) là thiết bị khóa và điều tiết dòng chảy phổ biến trong hệ thống cấp nước dân dụng và công trình nhỏ. Với thiết kế bi xoay chính xác, van cho phép dòng nước đi qua ổn định, giảm thất thoát áp lực và đảm bảo hiệu quả sử dụng.

Sản phẩm sử dụng thân đồng kết hợp bi inox và gioăng PTFE, mang lại độ kín cao, chống rò rỉ và phù hợp với điều kiện sử dụng liên tục trong môi trường nước sạch.

Thông số kỹ thuật

• Thương hiệu: MIHA
• Xuất xứ: Việt Nam
• Kích thước: DN20 – 3/4 inch – Ø27mm
• Chiều dài (L): ~58 mm
• Chiều cao (H): ~68 mm
• Chất liệu thân: Đồng (Brass)
• Bi van: Inox (thép không gỉ)
• Gioăng làm kín: PTFE (Teflon)
• Kiểu kết nối: Ren trong
• Tiêu chuẩn ren: BS 21 / ISO 228-1:2000
• Kiểu vận hành: Tay gạt
• Áp lực làm việc tối đa: 16 Bar (~1.6 MPa)
• Nhiệt độ làm việc tối đa: 90°C
• Môi trường sử dụng: Nước sạch, nước sinh hoạt

Đặc điểm kỹ thuật nổi bật

MIHA DN20 được thiết kế để đảm bảo độ ổn định và tiện lợi khi sử dụng:

• Dòng chảy qua van ổn định, hạn chế giảm áp trong đường ống
• Cơ chế đóng mở nhanh, phù hợp vị trí cần thao tác thường xuyên
• Bi inox giúp giảm mài mòn và tăng độ bền vận hành
• Gioăng PTFE duy trì độ kín lâu dài, hạn chế rò rỉ nước
• Kích thước tiêu chuẩn, tương thích đa dạng hệ thống ống dân dụng

Cấu tạo chi tiết

Van bi MIHA DN20 được cấu thành từ nhiều bộ phận phối hợp chặt chẽ:

1. Thân van (Body): Thân van làm từ đồng đúc nguyên khối, có khả năng chịu áp lực và chống ăn mòn tốt. Độ dày thân giúp van không bị biến dạng khi sử dụng lâu dài.
2. Nắp van (Bonnet): Nắp van giúp cố định các chi tiết bên trong, đảm bảo độ kín và giữ ổn định cấu trúc van trong quá trình vận hành.
3. Bi van (Ball): Bi inox được gia công chính xác, bề mặt trơn nhẵn giúp giảm ma sát và cho phép đóng/mở nhanh chóng, không bị kẹt.
4. Trục van (Stem): Trục van truyền lực từ tay gạt đến bi, đảm bảo chuyển động xoay chính xác và ổn định.
5. Gioăng làm kín bi (Seat): Gioăng PTFE có khả năng chịu nhiệt và chịu mài mòn, giúp tạo độ kín cao và hạn chế rò rỉ.
6. Gioăng trục (O-ring): Đảm nhiệm vai trò ngăn nước rò rỉ theo trục van, tăng độ an toàn khi sử dụng.
7. Đai ốc siết (Lock nut): Giữ cố định các chi tiết, đảm bảo van hoạt động ổn định, không bị lỏng.
8. Tay gạt (Lever handle): Tay gạt inox chắc chắn, giúp thao tác đóng mở nhanh và dễ dàng.
9. Bọc tay (Handle cover): Lớp nhựa bọc ngoài giúp tăng độ bám, chống trơn trượt khi sử dụng.

Nguyên lý hoạt động

Van hoạt động theo cơ chế xoay của bi:

• Khi tay gạt song song với ống → van mở hoàn toàn
• Khi tay gạt vuông góc → van đóng hoàn toàn

Cơ chế này giúp dòng chảy đi qua gần như không bị cản trở và giảm hao mòn trong quá trình sử dụng.

Ứng dụng

Van bi MIHA DN20 phù hợp với:

• Hệ thống cấp nước sinh hoạt gia đình
• Đường ống dẫn nước cho máy giặt, bình nóng lạnh
• Hệ thống ống nhánh trong nhà ở, chung cư
• Các hệ thống cấp nước quy mô nhỏ

So sánh Van bi MIHA DN20 với MBV DN20 và MI DN20

Kết luận

Đối với các hệ thống nước dân dụng có tần suất sử dụng cao, việc lựa chọn van chất lượng tốt sẽ giúp giảm thiểu rủi ro rò rỉ và tiết kiệm chi phí thay thế. Van bi MIHA DN20 là lựa chọn đáng tin cậy nhờ độ bền cao, vận hành ổn định và khả năng làm kín vượt trội.
