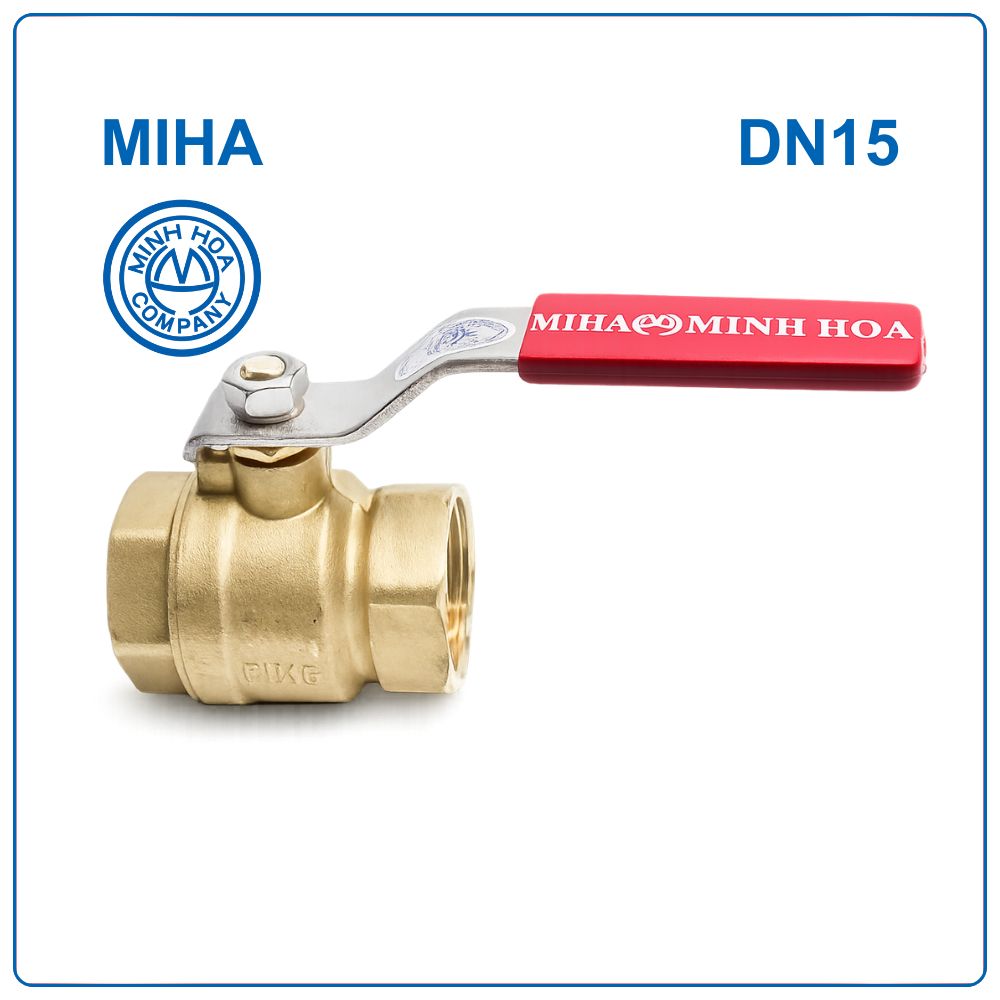

Van bi đồng tay gạt MIHA DN15

Van bi đồng tay gạt MIHA DN15 là gì?

Van bi đồng tay gạt MIHA DN15 (1/2 inch – Ø21mm) là thiết bị khóa dòng chảy chuyên dùng cho các hệ thống cấp nước quy mô nhỏ như hộ gia đình, đường ống nhánh và thiết bị vệ sinh. Với cơ chế bi xoay đóng mở nhanh, van giúp kiểm soát dòng nước chính xác, hạn chế rò rỉ và đảm bảo hiệu quả sử dụng lâu dài.

Sản phẩm được sản xuất từ đồng chất lượng cao, kết hợp bi inox và gioăng PTFE, mang lại khả năng làm kín tốt, chống ăn mòn và duy trì độ ổn định trong suốt quá trình vận hành.

Thông số kỹ thuật

• Thương hiệu: MIHA
• Xuất xứ: Việt Nam
• Kích thước: DN15 – 1/2 inch – Ø21mm
• Chiều dài (L): 51 mm
• Chiều cao (H): 62 mm
• Chất liệu thân: Đồng (Brass)
• Bi van: Inox (thép không gỉ)
• Gioăng làm kín: PTFE (Teflon)
• Kiểu kết nối: Ren trong
• Tiêu chuẩn ren: BS 21 / ISO 228-1:2000
• Kiểu vận hành: Tay gạt
• Áp lực làm việc tối đa: 16 Bar (~1.6 MPa)
• Nhiệt độ làm việc tối đa: 90°C
• Môi trường sử dụng: Nước sạch, nước sinh hoạt

Đặc điểm kỹ thuật nổi bật

Van bi MIHA DN15 được thiết kế tối ưu cho nhu cầu sử dụng thực tế:

• Đóng mở nhanh chỉ với 1/4 vòng, phản hồi tức thì khi sử dụng
• Kích thước nhỏ gọn, dễ dàng lắp đặt trong không gian hạn chế
• Bi inox kết hợp gioăng PTFE giúp tăng độ kín, hạn chế rò rỉ
• Thân đồng dày, chịu áp lực tốt hơn các dòng van phổ thông
• Tay gạt chắc chắn, thao tác nhẹ, ít bị kẹt sau thời gian dài sử dụng

Cấu tạo chi tiết

Van bi MIHA DN15 gồm nhiều bộ phận phối hợp với nhau để đảm bảo khả năng làm kín và vận hành ổn định:

1. Thân van (Body): Thân van được đúc từ đồng nguyên khối với độ dày cao, giúp chịu áp lực tốt và hạn chế biến dạng khi sử dụng lâu dài. Bề mặt được xử lý nhẵn, tăng khả năng chống ăn mòn trong môi trường nước.
2. Nắp van (Bonnet): Nắp van liên kết với thân bằng ren hoặc siết chặt, có nhiệm vụ cố định các chi tiết bên trong như bi van và trục. Đồng thời, bộ phận này giúp đảm bảo độ kín tổng thể của van.
3. Bi van (Ball): Bi van là bộ phận quan trọng nhất, được làm từ inox chống gỉ và gia công đánh bóng. Khi xoay 90°, lỗ xuyên tâm trên bi sẽ mở hoặc đóng hoàn toàn dòng chảy, giúp kiểm soát lưu lượng nhanh chóng và chính xác.
4. Trục van (Stem): Trục van kết nối trực tiếp giữa tay gạt và bi van, thường làm từ đồng hoặc inox. Bộ phận này chịu lực xoắn và truyền chuyển động từ tay gạt xuống bi van một cách ổn định.
5. Gioăng làm kín bi (Seat): Gioăng PTFE (Teflon) ôm sát bi van, giúp tạo độ kín cao khi đóng. Vật liệu này có khả năng chịu nhiệt tốt, không bị biến dạng và duy trì hiệu quả làm kín trong thời gian dài.
6. Gioăng trục (O-ring): Được lắp tại vị trí trục van, gioăng này có tác dụng ngăn nước rò rỉ ra ngoài theo trục. Chất liệu PTFE giúp tăng độ bền và khả năng chịu nhiệt.
7. Đai ốc siết (Lock nut): Giữ cố định trục và các chi tiết liên quan, đảm bảo van hoạt động ổn định, không bị lỏng trong quá trình sử dụng.
8. Tay gạt (Lever handle): Tay gạt được làm từ inox có độ cứng cao, cho phép đóng mở nhanh chỉ với 1/4 vòng. Người dùng có thể dễ dàng nhận biết trạng thái van thông qua vị trí tay gạt.
9. Bọc tay (Handle cover): Lớp nhựa PVC bọc ngoài tay gạt giúp tăng độ bám, chống trơn trượt và bảo vệ tay khi thao tác.

Nguyên lý hoạt động

Van hoạt động dựa trên cơ chế bi xoay:

• Tay gạt song song với đường ống → van mở hoàn toàn
• Tay gạt vuông góc với đường ống → van đóng hoàn toàn

Cơ chế này giúp dòng chảy đi qua gần như không bị cản trở, đồng thời giảm hao mòn và tăng tuổi thọ thiết bị.

Ứng dụng

Van bi đồng MIHA DN15 được sử dụng phổ biến trong:

• Hệ thống cấp nước sinh hoạt gia đình
• Đường ống máy nước nóng, thiết bị vệ sinh
• Các đường ống nhánh trong công trình dân dụng
• Hệ thống dẫn nước quy mô nhỏ

Bảng so sánh Van bi đồng MIHA DN15 với MBV DN15 và MI DN15

Kết luận

Đối với các vị trí sử dụng thường xuyên như van khóa nước trong gia đình, việc lựa chọn sản phẩm chất lượng cao là yếu tố quan trọng để đảm bảo an toàn và tiết kiệm chi phí lâu dài. Van bi MIHA DN15 với thiết kế chắc chắn, độ kín cao và tuổi thọ vượt trội là lựa chọn đáng tin cậy cho mọi hệ thống nước dân dụng.
